特點：

無運動或磨損部件，維護量極小

抗側向力、水平分力設計，皮帶跑偏、水平分力影響極小

整體變形小于0.1mm

高強度矩形管，保持校準的穩定，減少物料堆積及零點漂移技術指標

外殼：懸壁型密封保護

激勵：10VD±5%

靈敏度輸出：2.0±0.002mV/V

非線性：＜0.03%FS

重復性：0.01%FS

蠕變：＜0.02%FS

工作溫度：-30℃～+70℃

溫度靈敏度：

間隔：±0.002%FS℃

零點：±0.002%FS/℃

過載：傳感器容量的150%

電子皮帶秤

1、產品名稱：電子皮帶稱

2、規格型號：ICS－14（即N14 ）

3、皮帶秤最大流量：根據用戶需要。

4、皮帶速度:按用戶要求。

5、皮帶寬度:500mm～2000mm

6、計量精度:1.0％～0.25％

7、電源：顯示控制器：220VAC（＋10％～－15％）功率不大于50W

8、使用環境溫度：秤架部分  －40℃～＋60℃

儀表部分  －10℃～＋40℃

9、皮帶輸送機傾角:最好不超過18°,角度越小對稱量越有利。

10、槽形角：皮帶槽形角最好不超過35°

11、秤架安裝現場至儀表最大距離:選用四芯屏蔽電纜時不大于60m；

選用六芯屏蔽電纜時不大于900m。

12、累重遠傳信號要求:遠傳信號最大傳輸距離不大于1500m，最小流量不得低于10％標準流量。

13、工作方式:連續。

主要特點

1、秤架結構簡單，無輔助傳力結構，影響稱量準確度因素小，秤架安裝于運輸機的上下皮帶之間，不占用空間高度，安裝方便。

2、稱重傳感器采用全密封處理，防潮防腐性能好，并安裝于秤架方梁內處受拉狀態，系統穩定性好，且不受外部水、塵、污及物料堆積的影響。

3、支點采用無磨擦耳軸支承，線性度好，適用于在各種惡劣環境下使用。

4、測量控制系統采用我公司自行研制生產的ICS-201系列儀表，該系統由6809單片機組成，功能齊全，有自動調零、半自動調零、數字修正量程、電子校準、故障自檢、停電保持和累計遠傳等功能。

皮帶秤的組成及工作原理

1、皮帶秤的組成

電子皮帶秤主要由秤架、稱重傳感器、測速傳感器和稱重顯示控制器四部分組成。

1.1秤架

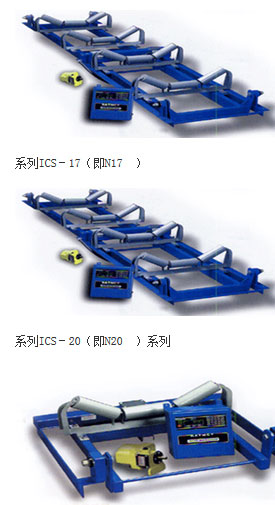

我廠生產的ICS－20（N20）系列的電子皮帶秤為雙杠桿雙托輥，計量準確度為1％；ICS－17(N17)系列的電子皮帶秤為雙杠桿四托輥，計量準確度為0.5％；ICS－14(N14)系列的電子皮帶秤為全懸浮式皮帶秤，計量準確度為0.25％。由于托輥種類多，我廠產品不帶，在用戶輸送機上選擇較好的托輥裝在計量段上。

1.2稱重傳感器

稱重傳感器為電阻應變片式，為了確保皮帶秤的準確度，所用傳感器選高精度和高靈敏度的，其綜合精度為1／3000以上，靈敏度為2.5m／v以上。

1.3測速傳感器

測速傳感器的形式是編碼器，其輸出信號幅度與供電電壓有關，但不超過24V，經限幅整流后送儀表整形記數。測速傳感器輸出脈沖數正比于皮帶速度。

1.4稱重顯示器

稱重顯示器采用我公司的ICS-201系列儀表，該儀表包括：前置放大器、A／D轉換器、速度輸入電路、停電保持電路、顯示電路、模擬電流輸出、累計遠傳輸出、微機系統、電源和軟件。

2、皮帶秤的工作原理

皮帶上連續通過的物料重量通過稱重杠桿作用于稱重傳感器，由稱重傳感器轉換成mV級的電壓信號A，經過放大及模數轉換后送到微處理機；由測速傳感器送來的速度信號B也送入微處理機，經過運算輸出瞬時重量和累積重量。（原理圖見圖1）

皮帶上通過的物料總量可用下式表達：

C＝K（A1B1＋A2B2＋…＋AnBn）

其中：C－累積重量（儀表累重顯示器讀數）；

   A1…An－代表重量信號的數字量；

   B1…Bn－代表速度信號的數字量；

   K－修正系數。

稱重控制顯示器特點和主要功能

1、機殼外形尺寸小巧，具有防水、防塵的優良性能，適合安裝于墻或配電屏上。

2、顯示數碼管分為上下兩排，上排顯示累計量及設定常數，下排右邊五位顯示瞬重，左邊三位顯示設定操作提示符或錯誤提示符。

3、功能鍵：在兩排數碼下方有六個帶指示燈的功能鍵。

4、半自動調零：操作人員通過按鍵給出指令后，儀表可自動測試和計算系統零點，不需調整電位器或采用其他模擬方法調整，具有零點測試準確，操作方便等優點。

5、自動調零：不用人員干預，儀表通過設定合適參數，即可完成零點自動測試。

6、數字修正量程：ICS系列電子皮帶秤具有應用數字修正量程方法進行量程校準的功能，當儀表顯示值與通過標準皮帶秤的標準重量有誤差時，人為地送進一個修正系數，以實現準確地計量。

7、電子校準：電子校準是ICS系列電子皮帶秤的主要特色之一，操作者只要按動一只按鍵系統即可自動地校準，且校準精度達1％，從而不必進行復雜的實物校準也可使用。電子校準常用作電子皮帶秤的穩定性。

8、自檢故障：儀表自動提示系統運算錯誤、電源故障、設定錯誤等。

9、應用按鍵和鍵盤送入和設定零點、容量、量程系數等十余種參數，操作使用方便。

10、所有系統參數和儀表測量結果都存入RAM停電保持電路，確保所有參數不會因停電丟失。

11、具有與流量成比例的0～20mA或4～20mA的模擬電流信號，供用戶選用。

12、 10mA有源噸位脈沖信號，光電隔離；電壓28V，脈寬4～100mS；具有獨立的二路信號輸出，傳輸距離1500m。

13、打印功能：需配備內置打印機一臺，能打印瞬重，累計重量及其他參數。

14、具有串行輸入輸出接口
